Průmyslová řada Z200
Řídicí systém pro průmyslové využití
Průmyslová řada systému SandRA je určena pro obecné řídicí funkce v širokém spektru oborů, například v klasické a jaderné energetice, obnovitelných zdrojích, plynárenství, dopravě a podobně. Umožňuje to vysoká míra flexibility hardwarové i softwarové části řešení konkrétní aplikace řídicího systému. Je možné volit mezi rozsáhlými a robustními architekturami s modulárními stanicemi a různou mírou redundance na všech úrovních řídicího systému, nebo jednoduchým řešením s kompaktními stanicemi pro malé technologie. K dispozici jsou i různá řešení operátorských pracovišť a dispečinků podle potřeb aplikace a požadavků zákazníka.
DCS systém SandRA Synergy
SandRA Synergy je komplexní soubor integrovaných SW nástrojů umožňujících realizaci řídicího systému kategorie DCS (distributed control system) pomocí technických prostředků platformy SandRA.
Základní vlastností je jednotná správa dat v celé aplikaci řídicího systému zajišťující jejich dostupnost, úplnost a konzistenci. Využití centrálního inženýrského systému vzájemně provázanou paletou nástrojů minimalizuje náklady na návrh, konfiguraci a správu řídicího systému SandRA.
Výhody tohoto řešení jsou evidentní nejen během plánování a inženýringu, ale také při instalaci a uvádění do provozu, při každodenním chodu i během údržby, oprav a modernizace.
Procesní stanice
Procesní stanice slouží k přímému řízení technologie v reálném čase. Vykonávají zadané řídicí a regulační algoritmy, vyhodnocují měřené vstupní veličiny a pomocí výstupů ovládají řízenou technologii. Prostřednictvím datových sítí komunikují s nadřazenou vrstvou řídicího systému, spolu navzájem i se stanicemi vzdálených vstupů a výstupů, SMART snímači a akčními členy.
Procesní stanice Z200
Řídicí stanice řady SandRA Z200 se používají v systémech kontroly a řízení, zejména v energetice, ale i v ostatních průmyslových oborech. Představují otevřený řídicí systém s vysokým výpočetním výkonem a rozsáhlými komunikačními možnostmi. Variabilita hardwarové konfigurace řídicích stanic je podporována širokou nabídkou vstupních, výstupních a komunikačních desek. Vysoké provozní spolehlivosti je dosaženo díky robustnímu mechanickému i elektrickému provedení stanice.
Stanice jsou koncipovány jako modulární, což znamená, že počty a rozsahy vstupních a výstupních signálů, typy a počty komunikačních kanálů, napájení, výpočetní výkon atd. závisí na konfiguraci stanice a lze je do značné míry měnit a rozvíjet.
Každá stanice obsahuje jednu, nebo dvě procesorové desky s aplikačním programem, a až 18 periferních IO desek datově propojených s procesorovými deskami interní sériovou sběrnicí. Rychlost sběrnice dosahuje (1,25 Gb/s), a uspořádání „dvojitá hvězda“ zajišťuje funkčnost stanice i v případě poruchy sběrnice.
Výhody průmyslové řady Z200
-
až 2 desky zdroje s galvanicky odděleným napájením obvodů
-
multiprocesorový provoz nebo propojování stanic přes ETHERNET
-
podpora protokolů PowerLink, MODBUS, PROFIBUS-DP, RDD, RS232/422/485 atd.
-
vysoká odolnost proti elektromagnetickému rušení a přepětí z okolního prostředí
-
funkce Live Insertion – výměna desky za provozu
-
všechny klíčové prvky stanice lze volit jako redundantní
Kompaktní stanice Z210
Kompaktní stanice řady SandRA Z210, odvozené z řady Z200, jsou určeny pro řízení menších technologií, například tepelných výměníků, regulačních a předávacích stanic v plynárenství nebo čističek odpadních vod. Uplatnění najdou také v řízení topologicky rozlehlých technologií, jako jsou zásobníky plynu, dohledové drážní systémy, monitoring a řízení produktovodů apod. Stanice Z210 jsou vhodné i pro sběr dat z rozličných koncových zařízení s různými komunikačními protokoly a pro jejich přenos na vzdálená dispečerská pracoviště. Vyrábíme je ve variantě bez přímých vstupů a výstupů (s možností připojení vzdálených vstupů a výstupů) i s integrovanými vstupy a výstupy.
Komunikace a technická specifikace
Stanice mají komunikační rozhraní Ethernet 100BASE, RS-232/458/422, USB1.1. Podporují komunikaci standardními průmyslovými protokoly OPC-UA, Modbus TCP/IP i RTU, Powerlink, Profibus DP i protokoly využívanými zejména v energetice, jako jsou ČSN EN 60870-5-104, SPA Bus, M-Bus, a řadou dalších speciálních protokolů. Kromě vysokého výpočetního výkonu nabízí hardware stanic také slot pro paměťovou SD kartu, zálohovanou paměť a zdroj reálného času.
Výhody kompaktní řady Z210
-
kompaktní provedení řídicího modulu
-
malé rozměry
-
snadná zástavba do rozvaděčových skříní
-
možnost montáže na lištu DIN
Speciální přístroje
Kompaktní regulátor buzení generátoru
Kompaktní regulátor AVR Z110 je určen pro různé typy synchronních generátorů, např. bezkartáčové, statické, se stejnosměrným budičem aj. Kompaktní provedení umožňuje montáž do rozvaděče a možnost redundantního uspořádání
Zároveň nabízí komfortní vizualizaci a diagnostické funkce
Číslicové synchronizační zařízení
Číslicové synchronizační zařízení DSD Z110 umožňuje automatické připojení generátoru k síti a plní funkci fázovače a kontrolního obvodu. Je možné jej využít v kombinaci s AVR Z110 či samostatně
Komunikuje prostřednictvím Ethernetu, USB a RS 422/485, má výstupy pro regulaci frekvencí i napětí generátoru a nabízí diagnostické funkce
Řídicí systém natáčecího zařízení se synchronizací
Automatická synchronizace natáčecího zařízení parní turbíny, založená na instrumentaci SandRA Z100
Komunikace pomocí Ethernetu, CAN a servisního USB
Modul pro řízení točivých strojů
Speciální modul SandRA Z211 pro řízení točivých strojů, jako jsou vodní a malé parní turbíny, točivé redukce tlaku, čerpadla, turbonapáječky apod.
Systémový software
Systémový SW poskytuje veškeré nástroje pro kompletní projektování, programování, parametrizaci a údržbu průmyslových aplikací řídicího systému SandRA.
Prostředí Pertinax je vlastní produkt firmy ZAT, určený pro tvorbu aplikačního SW pro procesní stanice formou návrhu řídicích algoritmů pomocí předdefinovaných funkčních bloků. Obrazovky pro vizualizaci a ovládání řízené technologie na dispečerských pracovištích a alarmní a archivační systémy jsou navrhovány pomocí vývojového prostředí dle zvoleného vizualizačního prostředku (AVEVA nebo Reliance). K projektování hardwarové konfigurace řídicího systému slouží nástroj Engineering Base. Sadu doplňuje aplikace PerertinaxDig, zajišťující nezávislou on-line diagnostiku řídicího systému SandRA. Každý z těchto nástrojů je možné použít samostatně nebo jako modul systému SandRA Synergy. Hlavní předností řešení je jednotná správa dat a jejich sdílení integrovanými nástroji prostřednictvím Projektové databáze Pertinax.
Uvedené nástroje mohou být instalovány na inženýrské stanici, ze které je pak možno centrálně provádět údržbu a úpravy SW v celé aplikaci řídicího systému SandRA.
Vizualizace a dispečinky
Pro průmyslové aplikace poskytuje platforma SandRA širokou škálu integrovaných prostředků pro vizualizaci, operátorské ovládání a alarmní i archivační systémy.
Nástroje AVEVA System Platform patří mezi světovou špičku pro řešení velínů a dozoren velkých technologických celků typu energetického bloku, i jednotlivých technologií. Společnost ZAT má více než 25 let zkušeností s těmito aplikacemi. Alternativním řešením operátorských pracovišť je systém Reliance, který je rovněž integrován do platformy SandRA a který dlouhodobě úspěšně aplikujeme.
Pro místní ovládání menších technologií nabízíme lokální operátorské panely různých výrobců. Vizualizaci na mobilních zařízeních i přístup přes internet s využitím standardních webových prohlížečů umožňuje webový server běžící přímo v procesních stanicích SandRA řady Z200 a Z210.
Možnosti uplatnění průmyslové řady platformy SandRA
Otevřený řídicí systém s vysokým výpočetním výkonem a rozsáhlými komunikačními možnostmi využitelný pro sekundární a neblokovou část jaderných elektráren. Nabízí vysokou provozní spolehlivost a variabilitu hardwarové konfigurace.

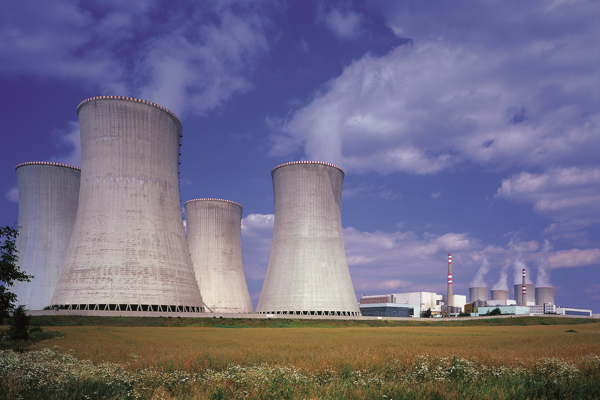

Jaderná energetika
Modulární řešení se specializovanými instrumentacemi pro jednotlivé technologie, například turbíny, generátory aj., s dlouhým životním cyklem. Je vhodné pro novou výstavbu, migraci i pro rozsáhlé DCS systémy řídící celé energetické bloky.
Tepelná energetika
Řešení na míru pro zdroj každého typu a velikosti díky možnosti kombinovat kompaktní i robustnější prvky a vlastnímu vývoji umožňujícímu úpravy na úrovni HW i SW.
Obnovitelné zdroje
Kompaktní řešení s vysokým výpočetním výkonem certifikované pro použití v kritické infrastruktuře a odolné proti vlhkosti, prašnosti, elektromagnetickému rušení i mechanickému poškození.
Doprava
Kompaktní řešení vyvinuté speciálně na míru oboru, splňující požadavky kybernetické bezpečnosti pro dodávky do kritické infrastruktury a odolné vůči vnějším vlivům prostředí.
Plynárenství
Systém vhodný pro každý průmyslový obor a zákazníka. Od kompaktního systému s velkým výkonem až po univerzální modulární systém. Spolehlivé řešení na míru jakýmkoli potřebám splňující vysoké nároky na kybernetickou bezpečnost.
